Latihan soal CAD & Basis Data Teknik

Gambar 3D

Buat gbr.1 dan gbr.2 dengan perintah Garis (LINE) secara akurat menggunakan metode-metode koordinat yang layak dalam bentuk tabel, dimana gbr.1 dan gbr.2 memiliki koordinat A(10,8,6).

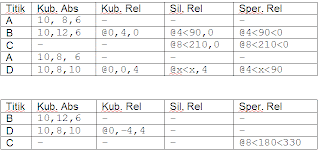

Penyelesaian Gambar 1:











Penyelesaian Gambar 2:

PC: Konversi RGB ke HSL, Latihan 1

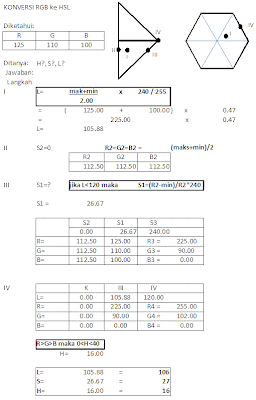

PC: Konversi RGB ke HSL, Latihan 2

Tugas I CAD & BDT

SOAL TUGAS: CAD dan Basis Data Teknik.
(Pengganti pertemuan tgl 7 & 9 April 09')

Buat gambar garis di samping ini secara akurat mengikuti navigasi sistem koordinat yang tersedia kedalam bentuk tabel penggambaran menggunakan metode kubikal absolut, kubikal relatif, silindrikal relatif, dan sperikal relatif.

Diketahui: AB sejajar sumbu x dengan panjang 3, AC sejajar sumbu y, AD sejajar sumbu z dengan panjang 4, sudut ABC = 30 derajat.
Titik A (x,y,z) dimana xyz = tiga digit akhir NIM Anda.

Tugas dikumpul minggu depan pada waktu kuliah.

TUGAS I Pengolahan Citra

SOAL TUGAS I PC : Konversi RGB ke HSL (2 soal)

Berapa Nilai HSL jika:

1. Diketahui RGB(r, g, 64)

2. Diketahui RGB(r, 192, b)

dimana bgr = tiga digit akhir NIM Anda.
r = r * 16 + 32
g = g * 16 + 64
b = b * 16 + 96

Dikumpulkan pada saat kuliah minggu depan.
